UKT 213+H

UKT 200-H

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

502298

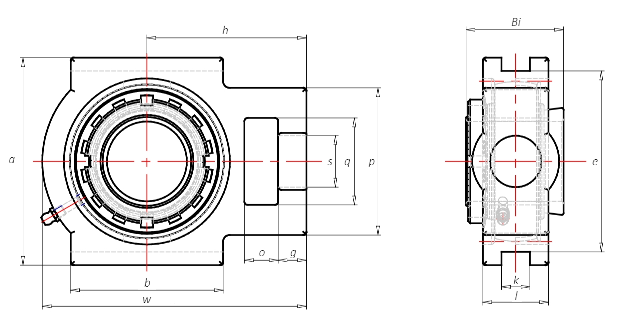

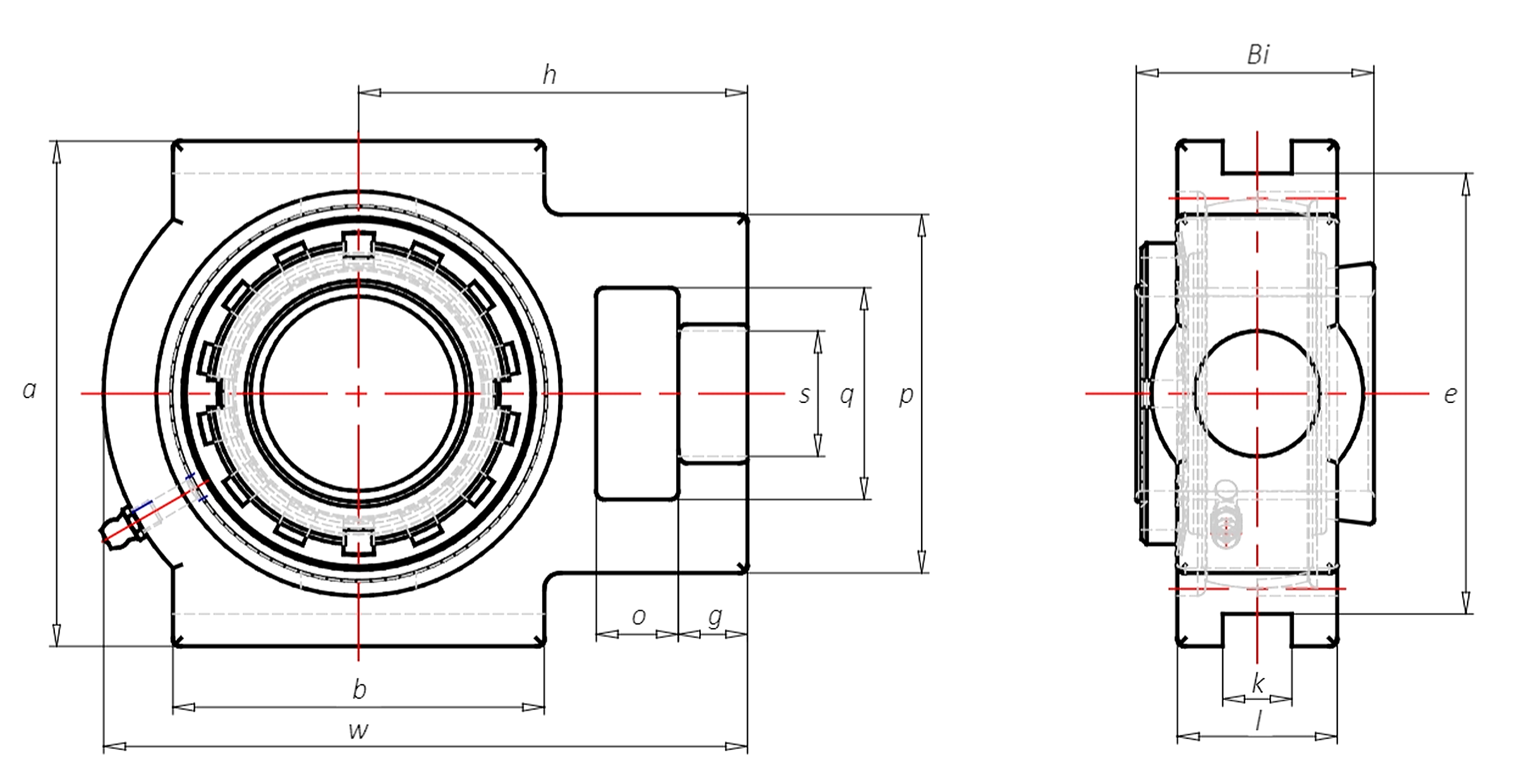

Abmessungen

Bohrungsdurchmesser:

o (mm):

g (mm):

p (mm):

111

q (mm):

s (mm):

b(mm):

121

k (mm):

e (mm):

151

a (mm):

167

w (mm):

224

j (mm):

l (mm):

h (h):

137

Bi (mm):

Tragzahl Spannlager dyn. C (kN):

57,2

Tragzahl Spannlager stat. C0 (kN):

Gewicht (kg):

6,56

Produkt:

Spanngehäuseeinheit

Produktreihe:

UKT 200-H

Material:

Grauguss

Befestigung:

Spannhülse

Marke:

ASK

Spanngehäuse
Befestigung mit Spannhülse
Spannlager UK 200-H

Bei allen angegebenen Gehäusemaßen müssen die üblichen Gusstoleranzen berücksichtigt werden.
Alle Gussgehäusemaße sind Nennmaße zu denen die üblichen Gusstoleranzen zugerechnet werden müssen.
