GAL 40-UK2RS

Bohrungsdurchmesser ( d (mm) )

Gewindesteigung ( d3 (mm) )

Breite ( B (mm) )

Dichtung

Gewinde metrisch

Zurücksetzen

Zurück zur Übersicht

GAL 40-UK2RS

GAR-UK: Gelenkköpfe Maßreihe E, Außengewinde, wartungsfrei

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

900207

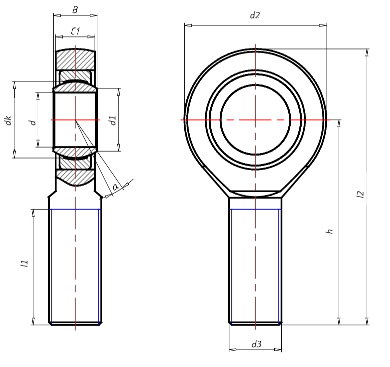

Abmessungen

d (mm):

d3 (mm):

M39x3

B (mm):

C1 max. (mm):

d1 ~ (mm):

d2 max. (mm):

dk (mm):

h (mm):

150

l1 min. (mm):

l2 max. (mm):

199

Tragzahl statisch C0 (kN):

180

Kippwinkel alpha (°):

Gewicht (kg):

1,8

Produktreihe:

GAR-UK: Gelenkköpfe Maßreihe E, Außengewinde, wartungsfrei

Maßreihe:

Maßreihe E

Lagerung:

Gleitlagerung

Dichtung:

mit 2RS-Abdichtung

Wartung/Gleitpaarung:

wartungsfrei Stahl/PTFE

Gewinde metrisch:

Außengewinde links

Material:

Standard

Innenring: Wälzlagerstahl, gehärtet, geschliffen und gefinished, Laufflächen hartverchromt.

Außenring: Automatenstahl ausgekleidet mit PTFE.

Gehäuse: Stahlgehäuse, verzinkt und chromatiert. Gelenklager wird ins Gehäuse gepresst und beidseitig verstemmt.

Dichtung: Mit beidseitigen Dichtringen.
