GIR 80-UK2RS

Bohrungsdurchmesser ( d (mm) )

Gewindesteigung ( d3 (mm) )

Breite ( B (mm) )

Dichtung

Gewinde metrisch

Zurücksetzen

Zurück zur Übersicht

GIR 80-UK2RS

GIR-UK: Gelenkköpfe Maßreihe E, Innengewinde, wartungsfrei

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

PDF-Datenblatt

Spezifikationen

Materialnummer

ARTNR

900192

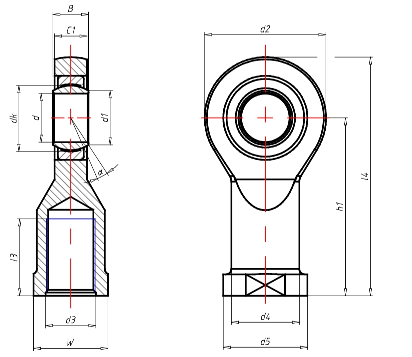

Abmessungen

d (mm):

d3 (mm):

M64x4

B (mm):

C1 (mm):

d1 ~ (mm):

d2 max. (mm):

182

d4 ~ (mm):

d5 max. (mm):

112

dk (mm):

105

h1 (mm):

230

l3 min. (mm):

l4 max. (mm):

324

W (mm):

Tragzahl statisch C0 (kN):

750

Kippwinkel (°):

Gewicht (kg):

Produktreihe:

GIR-UK: Gelenkköpfe Maßreihe E, Innengewinde, wartungsfrei

Maßreihe:

Maßreihe E

Lagerung:

Gleitlagerung

Dichtung:

ohne Dichtung

Wartung/Gleitpaarung:

wartungsfrei Stahl/PTFE

Gewinde metrisch:

Innengewinde rechts

Material:

Standard

Innenring: Wälzlagerstahl, gehärtet, geschliffen und gefinished, Laufflächen hartverchromt.

Außenring: Automatenstahl ausgekleidet mit PTFE.

Gehäuse: Stahlgehäuse, verzinkt und chromatiert. Gelenklager wird ins Gehäuse gepresst und beidseitig verstemmt.

Dichtung: Mit beidseitigen Dichtringen.
