900067
22
M24x2
38
22
29,5
61
33,5
42
94
36
124,5
36
60
122
10
0,8

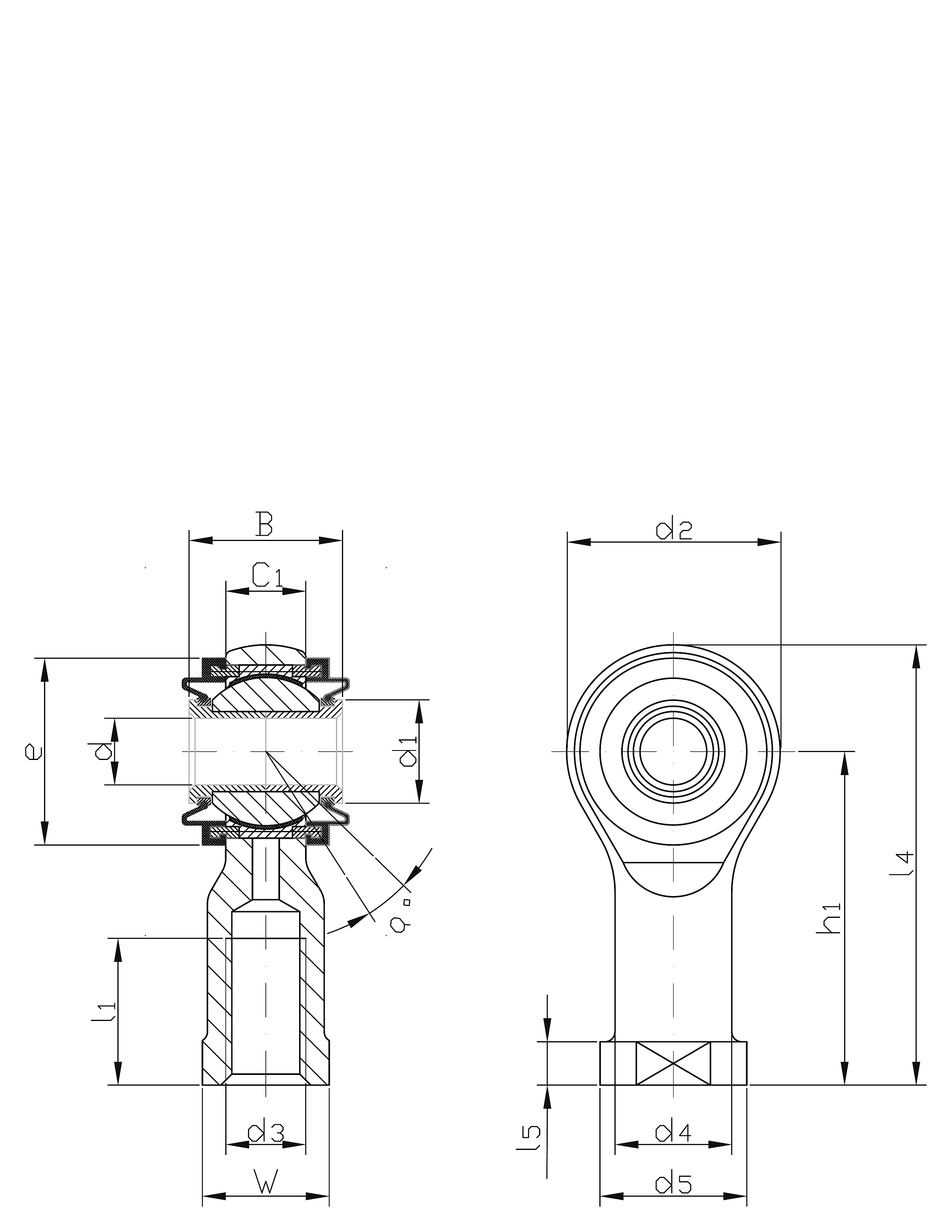

KI-D2RS: Gelenkköpfe, Innengewinde, wartungsfrei, abgedichtet
Sonderausführung
Gleitlagerung
mit 2RS-Abdichtung
wartungsfrei Stahl/PTFE
Innengewinde links
Standard
Innenring: Wälzlagerstahl, gehärtet, geschliffen, gefinished.
Außenring: Messing ausgekleidet mit PTFE, kalt um den Innenring geformt, Außendurchmesser mit Gewinde, wird in das Gehäuse geschraubt und mit den Gummikappen gekontert.
Gummikappen: Synthetischer Gummi mit anvulkanisiertem Messingschleifring und Stahlkontermutter.
Gehäuse: aus Vergütungsstahl (normalisiert), verzinkt und chromatisiert.
Bohrungsbüchsen: Vergütungsstahl, gehärtet, Bohrung und Außen-durchmesser geschliffen, in Innenring gepresst. Aufgrund ihrer geringen Wandstärke sind sie nicht dazu geeignet radiale und axiale Kräfte in das Gelenklager einzuleiten. Sie dienen lediglich zur Aufnahme des Messingschleifrings der Gummikappen.
Toleranzen: nach DIN ISO 12240-4, Maßreihe K, ausgenommen: d = H10, B = +- 0,3
Hinweis: Bei diesen Gelenkköpfen ist darauf zu achten, dass der in der Tabelle angegebene Kippwinkel weder bei der Montage noch beim Betrieb überschritten wird, da sonst die Gummikappen beschädigt werden können.
