KUIL 16-ZZ
KUI-ZZ: Gelenkköpfe Kugellagerung, Innengewinde
CAD-Modell
Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.
Spezifikationen
Materialnummer

104233

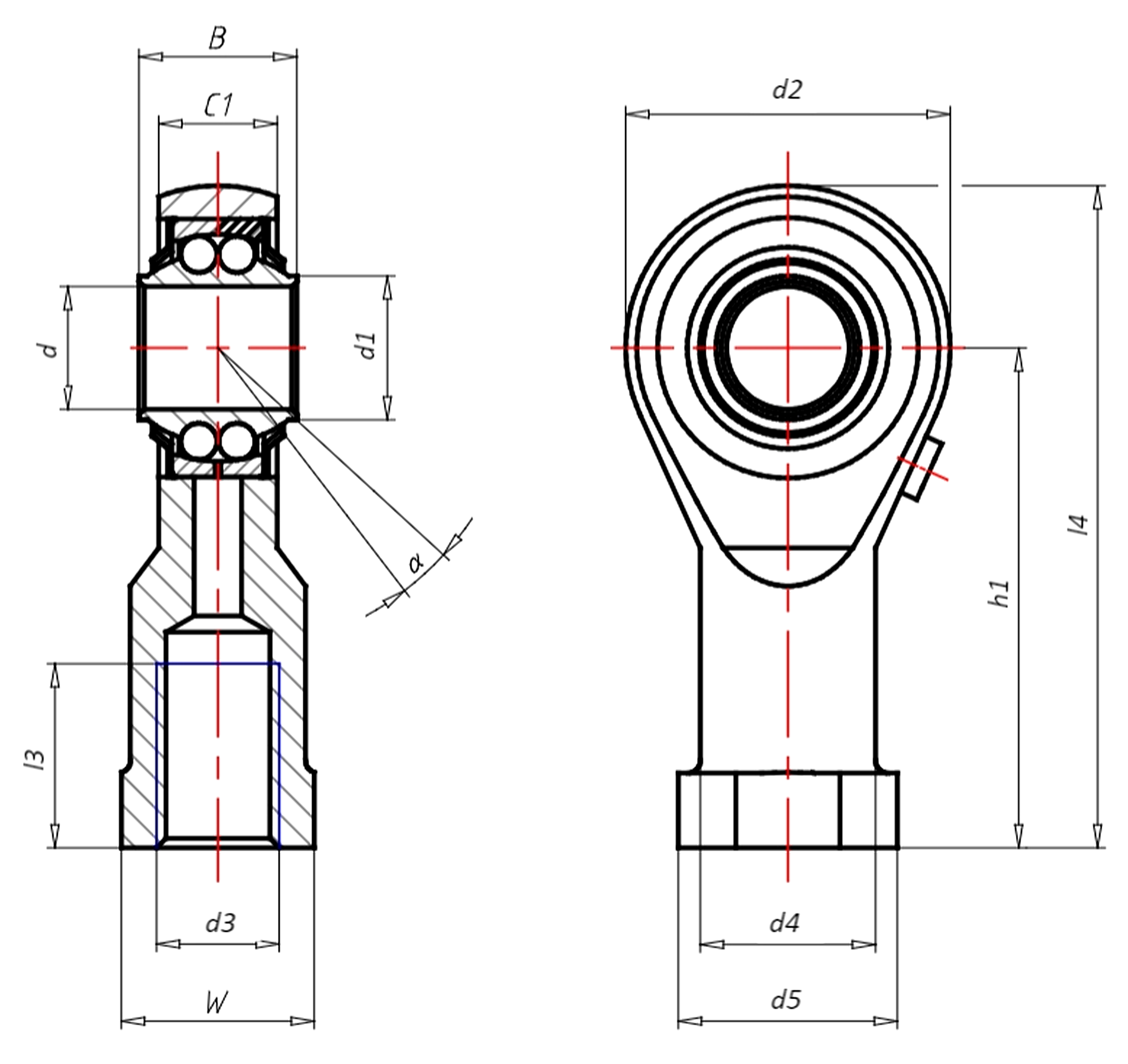

Abmessungen

16

M16

21

15,00

18,70

43

22,0

27,0

64

24

85,5

22

950

5,20

1,55

7

0,21

KUI-ZZ: Gelenkköpfe Kugellagerung, Innengewinde

Maßreihe K

Wälzlagerung

Deckscheibe

wartungsarm Wälzlagerung

Innengewinde links

Standard

Kugeln

vollrollig

Innenring und Außenring: Wälzlagerstahl, gehärtet, feinstbearbeitet.

Gehäuse: Stahl mit eingepresstem gehärteten Lageraußenring, Laufbahn gefinished.

Wälzkörper: Kugeln aus durchgehärtetem Wälzlagerstahl.

Deckscheibe: Edelstahlblech, in Gehäuse verstemmt.

Schmierung: Die Gelenkköpfe haben eine Anfangsschmierung.

Schmiernippel: DIN 71412

Tragzahlen: Berechnet nach DIN 76 und 281

Drehzahlgrenze: Wird beeinflusst durch die Lagerbelastung, die Lagerluft, den Schmierstoff und durch Wärmeabfluss bzw. Wärmezuführung. Die in den Tabellen angegebene Drehzahlgrenze gilt für rein radiale Belastung, Normaltoleranz der Lagerluft, keine Fremderwärmung, keine zu hohe Betriebstemperatur sowie geringe, absolut stoßfreie Belastung.

Hinweis: Bei diesen Gelenkköpfen ist zu beachten, dass der in der Tabelle angegebene Kippwinkel weder bei der Montage noch beim Betrieb überschritten wird, da sonst die Deckscheiben beschädigt werden könnten.
