G 22-NR

G: Gelenklager Maßreihe K, wartungspflichtig

CAD-Modell

Schauen Sie sich diese Maßreihe gerne von allen Seiten mit unserem interaktiven CAD-Modell an.

CAD-Modell

Spezifikationen

Materialnummer

ARTNR

101720

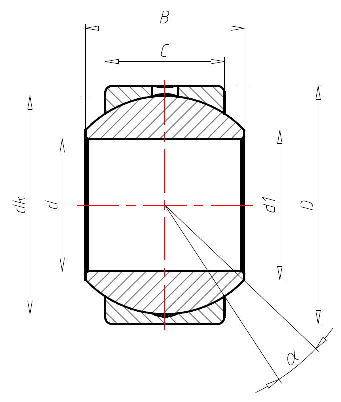

Abmessungen

d (mm):

d1 ~ (mm):

25,8

B (mm):

C (mm):

D (mm):

dk (mm):

38,1

Tragzahlen statisch C0 (kN):

164

Tragzahlen dynamsich C (kN):

Kippwinkel (°):

Gewicht (kg):

0,21

Produktreihe:

G: Gelenklager Maßreihe K, wartungspflichtig

Maßreihe:

Maßreihe K

Lagerung:

Gleitlagerung

Dichtung:

ohne Dichtung

Wartung/Gleitlagerung:

wartungspflichtig Stahl/Bronze

Material:

Edelstahl

Innenring: Edelstahl, gehärtet, geschliffen und gefinished.

Außenring: Bronze, Außendurchmesser geschliffen, Gleitfläche aus Hochleistungsbronze. Die Schmierstoffverteilung erfolgt über die Schmiernut im Außenring.

Schmierung: Der Schmierstoff gelangt über eine Querbohrung im Außenring in die Schmiernut.
