133 048x080

Bohrungsdurchmesser ( d (mm) )

Außendurchmesser ( D (mm) )

Breite ( L (mm) )

Zurücksetzen

Zurück zur Übersicht

133 048x080

Baureihe 133

Spezifikationen

Materialnummer

ARTNR

508765

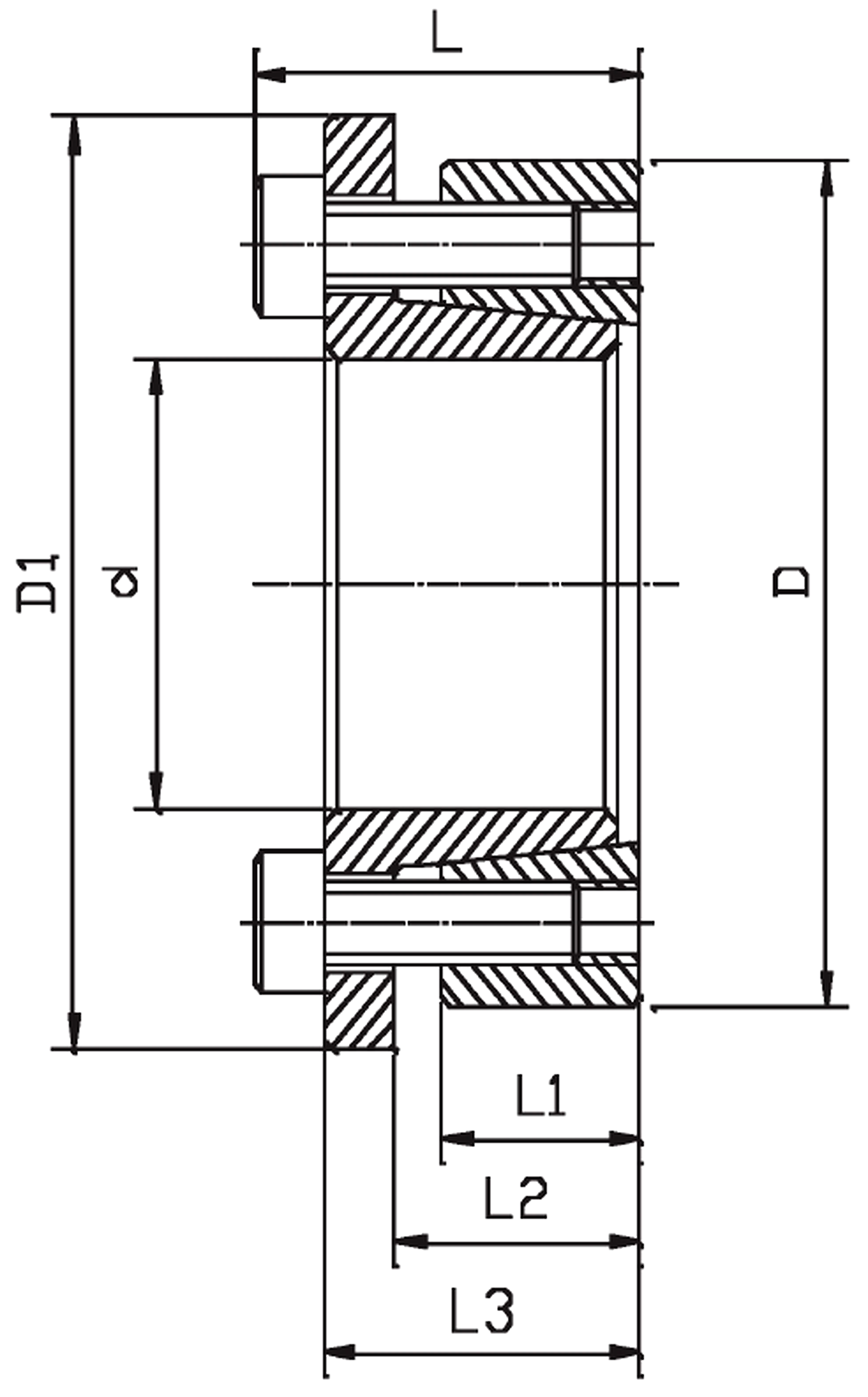

Abmessungen

D1 (mm):

L1 (mm):

L2 (mm):

L3 (mm):

Axialkraft Ft* (kN):

Drehmoment Mt** (Nm):

1562

Flächenpressung Welle P (n/mm²):

208

Flächenpressung Nabe p1 (n/mm²):

125

Spannschraube Menge:

Spannschraube Größe:

Spannschraube Anzugsmoment Ts (Nm):

Gewicht (kg):

0,800

d (mm):

D (mm):

L (mm):

Baureihe:

133

Bestellung: 133 dxD (Bsp: 133 040x065)
Erforderliche Oberflächengüte: Reibbeiwert μ >=0,12
Oberflächenrauheit Rz >=16
Welle/Nabe h8/H8
Spannschrauben DIN912-12.9
*) bei Mt = 0
**) bei Ft = 0
Die Abmessungen ändern sich abhängig von der Einschraubtiefe der Schrauben.
